一、翻斗雨量傳感器產品概述

本儀器為降水量測量一次儀表，其性能符合國家標準GB/T 21978.2-2014《降水量觀測要求》要求。

本儀器的核心部件翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉485信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。

二、翻斗雨量傳感器構造特點

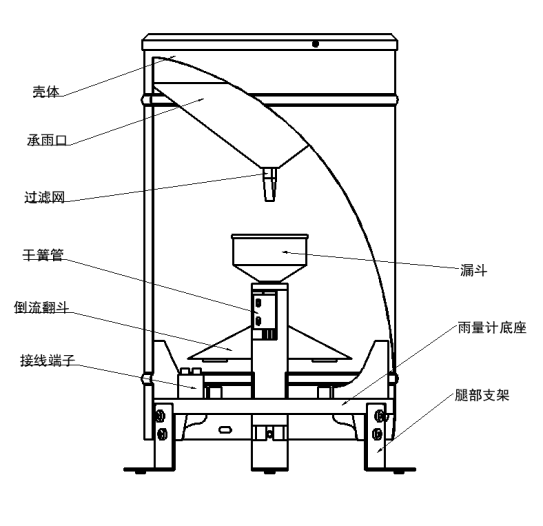

如圖所示，本儀器由雨量計殼體、集雨器、漏斗、翻斗支撐、翻斗、軸承螺釘、出水倉、密封接頭、干簧管、水平泡、調節支撐板、控制盒、調平裝置、接線端子、腿部支架、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。

本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。

本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。

本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點紅漆漆封處理，用戶現場安裝儀器時只需將儀器整體按照本說明書相關要求將水平泡調整到位于中心位置即可投入使用，不必現場再調整翻斗傾角。

三、翻斗雨量傳感器主要技術指標

承雨口徑：φ200mm；刃口銳角：40°～45°

分辨率：默認0.2mm，可選0.5mm

測量誤差：≤±3%（室內人工降水、以儀器自身排水量為準）

雨強范圍：0mm～4mm/min（允許通過最大雨強8mm/min）

通訊方式：485通訊（標準MODBUS-RTU協議）

供電范圍：4.5~30V最大功耗：0.24W工作環境：

環境溫度：0～50℃相對濕度：<95%(40℃)
